Wybór odpowiednich rur do wentylacji grawitacyjnej to naprawdę ważna sprawa, jeśli zależy Ci na tym, żeby w domu panowało zdrowe i przyjemne powietrze. Wyobraź sobie, że źle dobierzesz materiał, kształt albo średnicę kanałów – to może mocno zaszkodzić całemu systemowi. W efekcie będziesz miał problemy z wilgocią, pleśnią, a nawet brzydkie zapachy. Chcę Ci pomóc to wszystko zrozumieć, żebyś wiedział, co jest ważne przy tworzeniu skutecznego systemu naturalnej wentylacji. Powiem Ci o materiałach, kształtach, jak dobrać średnicę i jak to wszystko prawidłowo zamontować.
Podstawy działania wentylacji grawitacyjnej – dlaczego rury mają znaczenie?
Podstawowa zasada działania wentylacji grawitacyjnej, czyli naturalnej, opiera się na sile grawitacji i różnicy temperatur. Cieplejsze, lżejsze powietrze w środku budynku unosi się do góry i ucieka przez pionowe kanały. Na jego miejsce wpada chłodniejsze i gęstsze powietrze z zewnątrz. Taka wentylacja działa najlepiej, kiedy w środku jest dużo cieplej niż na zewnątrz – wtedy mamy do czynienia z tzw. ciągiem kominowym.
Ten mechanizm działa dzięki konwekcji termicznej i różnicy w gęstości powietrza. Ciepłe powietrze, będąc lżejsze, unosi się, tworząc podciśnienie, które wciąga świeże powietrze. Żeby system działał jak należy, kanały wentylacyjne muszą być drożne i mieć gładkie ścianki w środku, bo wtedy ruch powietrza jest mniej utrudniony. Powietrze powinno płynąć od miejsc „czystych” do „brudnych”, a świeże wpada przez nawiewniki albo po prostu przez nieszczelności. Warto pamiętać, że instytucje normalizacyjne, takie jak Polskie Normy budowlane, określają minimalne przekroje kanałów.
Rodzaje rur do wentylacji grawitacyjnej – materiały i właściwości
| Materiał | Właściwości (korzyści) | Wady i ograniczenia | Najczęstsze zastosowanie |
| PVC (tworzywa sztuczne) | Lekkie, odporne na korozję, niedrogie, łatwe w montażu, dobra izolacja akustyczna. | Ograniczona odporność na wysokie temperatury, mniejsza trwałość mechaniczna. | Domy jednorodzinne, mieszkania, miejsca bez dużych różnic temperatur. |
| Stal ocynkowana | Wytrzymała, odporna na wysokie temperatury i uszkodzenia mechaniczne, długa żywotność. | Cięższa, droższa, może generować hałas, wymaga izolacji (szczególnie rury SPIRO). | Systemy wymagające wysokiej trwałości, trudne warunki, rury SPIRO dla niskich oporów. |
| Aluminium | Elastyczne, łatwe w dopasowaniu, wysoka odporność na chemikalia. | Mniej odporne na uszkodzenia mechaniczne niż stal, wyższy koszt niż stal ocynkowana. | Skomplikowane instalacje, trudne warunki środowiskowe. |
Niezależnie od tego, jaki materiał wybierzesz, rury muszą mieć gładkie ścianki wewnętrzne, żeby powietrze miało jak najmniejsze opory przy przepływie. To naprawdę ważne dla naturalnej wentylacji. Trwałość materiału też się liczy, zwłaszcza gdy rury biegną przez nieogrzewane pomieszczenia.
Kształt rur: okrągłe vs. prostokątne – który jest lepszy?

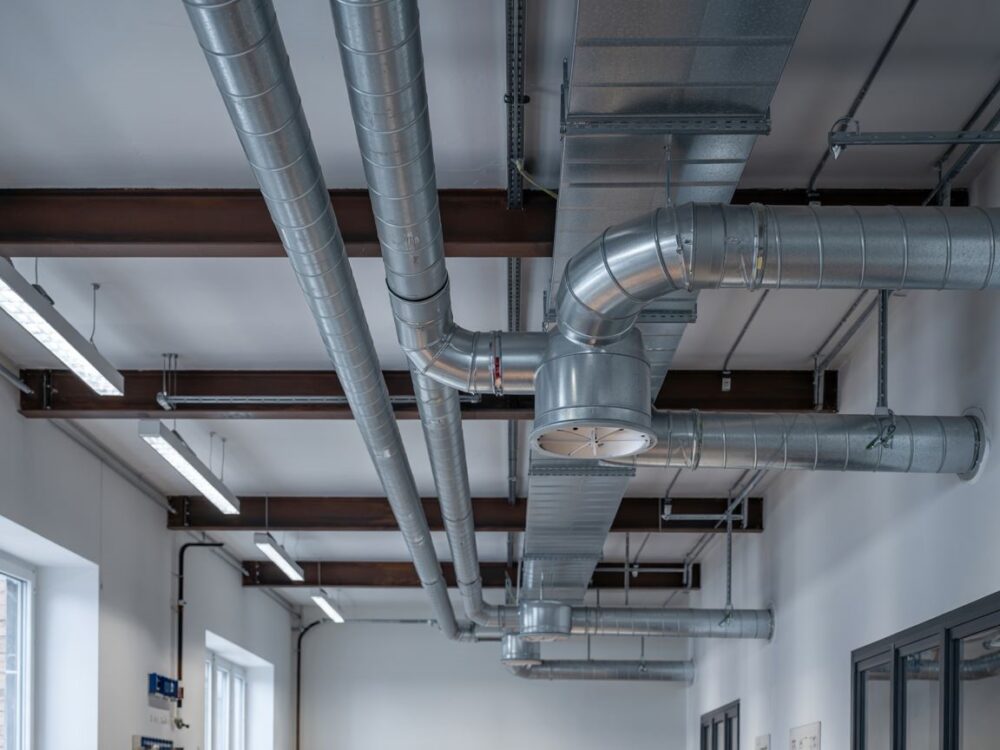

Jeśli chodzi o wentylację grawitacyjną, okrągłe rury zazwyczaj sprawdzają się lepiej, bo mają lepsze właściwości aerodynamiczne. Mają znacznie niższe opory przepływu powietrza niż rury prostokątne, co przekłada się na silniejszy naturalny ciąg. Okrągłe rury, takie jak popularne systemy SPIRO, zapewniają lepszą wymianę powietrza przy tej samej powierzchni przekroju.
Rury prostokątne mają tę zaletę, że są bardziej kompaktowe i łatwiej je schować w budynkach, na przykład w ścianach czy stropach. Jednak przez większe opory przepływu i potencjalne turbulencje, są mniej efektywne w systemach opartych na naturalnym ciągu. Stosuje się je głównie tam, gdzie jest bardzo mało miejsca, a kształt musi pasować do architektury pomieszczenia. Dlatego architekci i projektanci często wolą okrągłe kanały, żeby system działał jak najlepiej.
Dobór odpowiedniej średnicy rur do wentylacji grawitacyjnej
Dobór odpowiedniej średnicy wentylacji to jeden z najważniejszych czynników, który wpływa na efektywność systemu wentylacji grawitacyjnej. Zbyt małe kanały stwarzają za duże opory i mogą prowadzić do niewystarczającej wymiany powietrza. Z kolei zbyt duże mogą znacząco obniżyć prędkość przepływu, co też nie jest idealne.
Oto moje propozycje średnic rur, w zależności od typu i wielkości pomieszczenia:
- Mała łazienka (do 5 m²): 125 mm – wystarczy przy standardowej wilgotności.
- Średnia łazienka (5–10 m²): 150 mm – optymalna dla większości domów.
- Duża łazienka (>10 m²): 150–200 mm – zalecana przy intensywnym użytkowaniu i wysokiej wilgotności.
- Pokoje mieszkalne (standardowe): 100–125 mm – wystarczające do wymiany powietrza.
- Kuchnia (standardowa): 125–150 mm – większe zapotrzebowanie na wymianę powietrza.
- Kuchnia (duża / z wyspą): 150–200 mm – do usuwania nadmiaru ciepła i zanieczyszczeń.
- WC, toaleta (małe): 100–125 mm (lub 110 mm) – minimalny przepływ powietrza.
- Garaż, kotłownia: 160 mm – do usuwania oparów i dopływu powietrza do spalania.
- Salon, biuro (większa przestrzeń): 150–200 mm – żeby zapewnić odpowiednią cyrkulację.
Minimalny przekrój kanału wentylacyjnego w systemie grawitacyjnym nie powinien być mniejszy niż 0,016 m². Dla kanałów okrągłych oznacza to minimalną średnicę 150 mm w pomieszczeniach o podwyższonej wilgotności. Pamiętaj, że średnica Ø 125 mm zapewnia przepływ ok. 30–45 m³/h. Przy doborze średnicy wentylacji kluczowe są też takie rzeczy, jak wielkość pomieszczenia, wysokość budynku czy liczba podłączeń do systemu.
Zasady montażu i uszczelniania rur do wentylacji grawitacyjnej
Prawidłowy montaż wentylacji grawitacyjnej jest równie ważny, co właściwy dobór materiałów i średnic. Musisz używać gładkich, sztywnych rur, prowadzić je pionowo (z maksymalnym odchyleniem do 30° od pionu), zachować spadek minimum 2% w kierunku odpływu i uszczelnić wszystkie połączenia. Unikaj ostrych załamań, a zamiast nich stosuj łuki o kącie do 45° – to minimalizuje opory przepływu i zapewnia ciągłość ruchu powietrza.
Oto kluczowe zasady montażu:
- Pionowy przebieg: Maksymalne odchylenie 30° od pionu.
- Minimalizacja zakrętów: Używaj łuków ≤ 45°, unikaj ostrych załamań.
- Gładka powierzchnia: Stosuj rury z gładką powierzchnią wewnętrzną (np. Spiro, PVC).
- Stabilność: Użyj pianki montażowej i obejm do mocowania.
- Spadek: Min. 2% w kierunku odpływu.
- Izolacja: Rury przechodzące przez nieogrzewane przestrzenie.
- Krótkość i prostota: Ogranicz liczbę połączeń do minimum.
Żeby dobrze uszczelnić system, użyj silikonu dekarskiego lub taśmy aluminiowej na połączeniach między rurami, przy przejściach przez ściany i przy mocowaniu kratek wentylacyjnych. Dzięki temu zapewnisz pełną szczelność. Po wszystkim trzeba jeszcze przeprowadzić test szczelności.
Jakie błędy w doborze i montażu rur mogą sprawić, że wentylacja grawitacyjna nie działa?
Nawet najlepiej dobrane materiały do wentylacji mogą okazać się bezużyteczne, jeśli zostaną źle dobrane albo zamontowane. Najczęstsze błędy w doborze i montażu rur, które prowadzą do niesprawnej naturalnej wentylacji, to: zbyt małe lub źle dobrane średnice kanałów, niewłaściwy przebieg z poziomymi odcinkami i ostrymi załamaniami, brak izolacji termicznej lub złe uszczelnienie połączeń.
Skutkami tych błędów są: brak lub odwrócenie ciągu wentylacyjnego, wzrost wilgotności w pomieszczeniach, rozwój pleśni i grzybów, a także potencjalne problemy zdrowotne dla mieszkańców. Bardzo ważne jest, żeby trzymać się zasad montażu i unikać stosowania rur karbowanych lub elastycznych na długich odcinkach, bo znacznie zwiększają one opory przepływu.
Wentylacja grawitacyjna w energooszczędnych budynkach – klucz do efektywności
W domach energooszczędnych, gdzie każdy element wpływa na bilans energetyczny, prawidłowy dobór rur do wentylacji grawitacyjnej jest kluczowy dla utrzymania efektywności. Polecam rury okrągłe o gładkiej powierzchni wewnętrznej, które minimalizują opory aerodynamiczne. Optymalna średnica, często minimum 150 mm dla pomieszczeń wilgotnych, zapewnia sprawne odprowadzanie powietrza przy minimalnych stratach ciepła.
Trwałe i szczelne materiały zapobiegają utratom ciepła, a pionowy przebieg kanałów redukuje opory i eliminuje tzw. „martwe strefy”. Niewłaściwa średnica rur w systemie grawitacyjnym prowadzi do wzrostu strat ciepła, hałasu i rozwoju pleśni, co bezpośrednio obniża energooszczędność budynku. Architekci specjalizujący się w budownictwie pasywnym podkreślają, że dobrze zaprojektowana wentylacja grawitacyjna to podstawa zdrowego i ekologicznego domu.
Podsumowanie: Najważniejsze kryteria wyboru rur do wentylacji grawitacyjnej
- Materiał: Wybieraj między PVC, stalą ocynkowaną (SPIRO) lub aluminium, w zależności od warunków i budżetu.
- Kształt: Rury okrągłe są lepsze ze względu na aerodynamikę.
- Średnica: To klucz do efektywności – musi być dopasowana do pomieszczenia (min. 100–125 mm, dla kuchni/łazienek 150 mm).
- Montaż: Prawidłowe prowadzenie pionowe i uszczelnienie to podstawa działania.
- Gładkość powierzchni: Niezbędna do minimalizacji oporów i zapewnienia dobrego ciągu.
Wnioski
Dobrze dobrany i zamontowany system rur do wentylacji grawitacyjnej to fundament skutecznej wymiany powietrza w budynku. Taki system to nie tylko zdrowe powietrze, ale także komfort termiczny i mniejsze ryzyko rozwoju grzybów oraz pleśni. Jeśli masz jakieś wątpliwości, zawsze warto pogadać z certyfikowanymi instalatorami systemów wentylacyjnych. Dzięki temu unikniesz kosztownych błędów i zapewnisz sobie optymalne działanie instalacji przez lata.
FAQ – najczęściej zadawane pytania
Jakie są najczęstsze błędy przy doborze rur do wentylacji grawitacyjnej?
Najczęściej zdarza się, że stosuje się zbyt małe średnice rur, co powoduje niewystarczającą wymianę powietrza. Inne błędy to: niewłaściwy przebieg kanałów z nadmiernymi załamaniami lub odcinkami poziomymi; brak izolacji termicznej rur w nieogrzewanych przestrzeniach; oraz niedostateczne uszczelnienie połączeń, co prowadzi do nieszczelności i problemów z ciągiem.
Czy można używać elastycznych rur do wentylacji grawitacyjnej?
Elastyczne rury karbowane nie są najlepszym wyborem na długich odcinkach w wentylacji grawitacyjnej. Znacząco zwiększają one opory przepływu powietrza i utrudniają uzyskanie odpowiedniego ciągu. Mogą być używane jedynie na bardzo krótkich fragmentach, na przykład przy połączeniach, jeśli nie ma innej opcji.
Jaka jest minimalna średnica rury dla wentylacji grawitacyjnej w kuchni?
Dla kuchni zalecam minimalną średnicę rury wentylacyjnej wynoszącą 125 mm, a optymalnie 150 mm. Wynika to z większego zapotrzebowania na wymianę powietrza w tym pomieszczeniu ze względu na gotowanie i parowanie.
Czy rury prostokątne nadają się do wentylacji grawitacyjnej?
Rury prostokątne mogą być stosowane w wentylacji grawitacyjnej, ale są mniej efektywne aerodynamicznie od rur okrągłych. Może to prowadzić do większych oporów przepływu. Stosuje się je głównie tam, gdzie brakuje miejsca i montaż kanałów okrągłych byłby trudny lub niemożliwy.
Jakie materiały są najlepsze do rur wentylacji grawitacyjnej w łazience?
Do rur wentylacji grawitacyjnej w łazience najlepiej nadają się materiały odporne na wilgoć i korozję, takie jak PVC lub stal ocynkowana. Pamiętaj o zastosowaniu odpowiedniej średnicy (min. 125-150 mm) oraz prawidłowym uszczelnieniu połączeń, aby zapobiec kondensacji i rozwojowi pleśni.
