Oczywiście, możesz poprosić o pomoc fachowca, ale co jeśli chcesz zrobić to sam? Wiedza o tym, jak podłączyć włącznik światła do puszki, to taka podstawowa umiejętność, która bardzo się przydaje. Dzięki niej możesz samodzielnie wykonać prostsze prace elektryczne, co nie tylko oszczędza czas i pieniądze, ale też daje pewność, że wszystko jest zrobione jak trzeba i – co najważniejsze – bezpiecznie.

Puszki elektryczne to taki cichy bohater każdej instalacji. Chronią połączenia przewodów i dbają o estetykę. Ich prawidłowy montaż to fundament bezpieczeństwa. Wiesz, że są różne rodzaje puszek? Mamy natynkowe, podtynkowe, zewnętrzne, a nawet bezhalogenowe – każda do innego zadania. W tym tekście pokażę Ci wszystko, czego potrzebujesz, od narzędzi po praktyczne porady.

Czym są puszki elektryczne i po co w ogóle je mamy?

Puszki elektryczne to po prostu niezbędne elementy w każdej instalacji. Ich główna rola? Chronić połączenia przewodów przed uszkodzeniami mechanicznymi i czynnikami zewnętrznymi, takimi jak kurz czy wilgoć. No i przyznaj, wyglądają znacznie lepiej niż plątanina kabli na wierzchu! Stanowią też estetyczne miejsce do montażu wszystkiego, co ważne – gniazdek, włączników światła i tym podobnych.

Jest kilka podstawowych typów puszek elektrycznych, a każda jest stworzona z myślą o konkretnych warunkach montażu i potrzebach:

• Puszki natynkowe: Te montujesz prosto na powierzchni ściany lub sufitu. Szybkie i nieinwazyjne rozwiązanie, idealne, gdy nie masz możliwości lub ochoty kopać w ścianie. Plus? Łatwy dostęp i możliwość szybkiej modyfikacji.
• Puszki podtynkowe: Wpuszczane w ścianę i zakrywane tynkiem. Efekt? Cała instalacja wygląda schludnie, a przewody i osprzęt są ukryte. Występują w różnych wersjach – płytkie, głębokie, jedno-, dwu- czy wielokrotne, pozwalając na montaż kilku modułów obok siebie.
• Puszki zewnętrzne: Zaprojektowane do montażu na zewnątrz budynków. Muszą być odporne na wszystko – deszcz, śnieg, mróz, słońce. Dlatego często mają wysoki stopień ochrony IP, który gwarantuje szczelność.
• Puszki bezhalogenowe: Zrobione z materiałów, które się nie palą i nie wydzielają toksycznych oparów w razie pożaru. To ważne w miejscach, gdzie bezpieczeństwo przeciwpożarowe jest priorytetem.

Wybór odpowiedniej puszki jest naprawdę ważny, jeśli zależy Ci na trwałości, bezpieczeństwie i ładnym wyglądzie całej instalacji.

Jakie narzędzia będą Ci potrzebne do podłączenia włącznika światła?

Żeby dobrze i bezpiecznie podłączyć włącznik światła do puszki, przyda Ci się kilka podstawowych narzędzi. Ułatwią pracę i zminimalizują ryzyko błędów. Dobrze wyposażony zestaw to nie tylko sprawność, ale przede wszystkim Twoje bezpieczeństwo.

Oto, co powinno znaleźć się w Twojej skrzynce:

• Wkrętaki: Zestaw płaskich i krzyżowych wkrętaków to podstawa do obsługi zacisków śrubowych, przykręcania włącznika czy zdejmowania klawiszy. Pamiętaj, żeby miały izolowane rękojeści – to ważne dla bezpieczeństwa.
• Próbnik napięcia lub miernik: To absolutny mus! Bez tego ani rusz. Służy do sprawdzenia, czy w przewodach na pewno nie ma napięcia, zanim zaczniesz cokolwiek robić. To gwarancja bezpieczeństwa. Po wszystkim możesz też sprawdzić, czy wszystko podłączyłeś poprawnie.
• Nożyk do tapet lub obcinak do kabli: Potrzebne do precyzyjnego ściągnięcia izolacji z przewodów. Ważne, żeby narzędzie było ostre i nie uszkodziło żył pod spodem.
• Poziomica: Jeśli zależy Ci na idealnie równym montażu, zwłaszcza gdy masz kilka włączników obok siebie, poziomica będzie nieoceniona.
• Kombinerki: Mogą się przydać do przytrzymania przewodów, ich delikatnego dogięcia czy pracy przy zaciskach.
• Rękawice ochronne: Zapewniają dodatkową warstwę bezpieczeństwa, zwłaszcza przy pracy z niskimi napięciami.
• Oświetlenie: Jeśli pracujesz w ciemnym miejscu, np. w piwnicy, latarka czołowa lub inne przenośne źródło światła to zbawienie.

Jeśli planujesz nowy montaż i wycinanie otworu pod puszkę podtynkową, przyda Ci się też wiertarka z otwornicą. No i oczywiście sama puszka elektryczna, dopasowana do Twojej instalacji.

Jak bezpiecznie odciąć zasilanie?

Zanim zaczniesz cokolwiek robić przy instalacji elektrycznej, musisz się upewnić, że prąd jest odłączony. To absolutna podstawa, inaczej ryzykujesz poważne porażenie.

Co po kolei?

1. Wyłącz zasilanie: Znajdź swoją rozdzielnicę elektryczną (tę ze wszystkimi bezpiecznikami). Wyłącz odpowiedni bezpiecznik – ten, który odpowiada za obwód, na którym będziesz pracować. Czasem warto wcześniej sprawdzić, który bezpiecznik jest od czego.
2. Sprawdź brak napięcia: To kluczowy krok! Po wyłączeniu bezpiecznika, musisz potwierdzić, że w przewodach faktycznie nie ma prądu. Użyj do tego próbnika napięcia lub miernika. Dotknij próbnikiem wszystkich przewodów, z którymi będziesz mieć do czynienia. Dopiero gdy próbniki pokażą, że jest bezpiecznie, możesz przejść dalej.

Pamiętaj też o tych zasadach:

• Używaj narzędzi z izolowanymi rękojeściami.
• Nawet po wyłączeniu zasilania, bądź ostrożny i unikaj dotykania przewodów gołymi rękami.
• Skup się na tym, co robisz.

Chcesz wiedzieć więcej o bezpieczeństwie? Zerknij na normę PN-HD 60364. I pamiętaj o wyłącznikach różnicowoprądowych (RCD) – są one bardzo ważne w nowoczesnych instalacjach. Jeśli masz jakiekolwiek wątpliwości, lepiej poprosić o pomoc wykwalifikowanego elektryka. Bezpieczeństwo przede wszystkim!

Schematy podłączenia włącznika światła

Dobre podłączenie włącznika światła do puszki to klucz do jego prawidłowego działania i bezpieczeństwa całej instalacji. Schematy mogą się różnić w zależności od typu włącznika i tego, z ilu miejsc chcesz sterować światłem. Zawsze warto zerknąć na instrukcję od producenta danego włącznika.

Najprostszy schemat – zwykły włącznik:

Tutaj do włącznika idą dwa przewody fazowe: jeden z zasilania, drugi do lampy. Przewód neutralny (N) i ochronny (PE) łączy się bezpośrednio w puszce za pomocą złączek (np. WAGO) i nie podłącza się ich do włącznika. Przewód fazowy zasilający podłączasz do zacisku „L” (lub podobnego oznaczenia wejścia), a ten do lampy – do zacisku wyjściowego. Przewody neutralny (niebieski) i ochronny (żółto-zielony) łączysz równolegle w puszce.

Włącznik schodowy:

Pozwala na sterowanie jednym światłem z dwóch miejsc (np. na górze i na dole schodów). Potrzebujesz do tego dwóch puszek instalacyjnych i dwóch włączników schodowych. Przewód fazowy zasilający podłączasz do zacisku „L” pierwszego włącznika. Potem z dwóch zacisków wyjściowych (zazwyczaj „1” i „2”) wychodzą dwa przewody korespondencyjne, które łączą oba włączniki. Z zacisku „L” drugiego włącznika wychodzi przewód fazowy do lampy. Przewody N i PE łączysz w puszkach złączkami.

Włącznik krzyżowy:

Używa się go, gdy chcemy sterować światłem z więcej niż dwóch miejsc (trzech, czterech itd.). Montuje się go pomiędzy dwoma włącznikami schodowymi. Włącznik krzyżowy ma cztery zaciski, do których podłącza się cztery przewody korespondencyjne. Dwa z nich idą z pierwszego włącznika schodowego, a dwa kolejne do drugiego. Przewody N i PE również łączysz w puszkach.

Pamiętaj, że schematy od producenta to Twój najlepszy przyjaciel. Zawsze upewnij się, że prąd jest odłączony przed pracą!

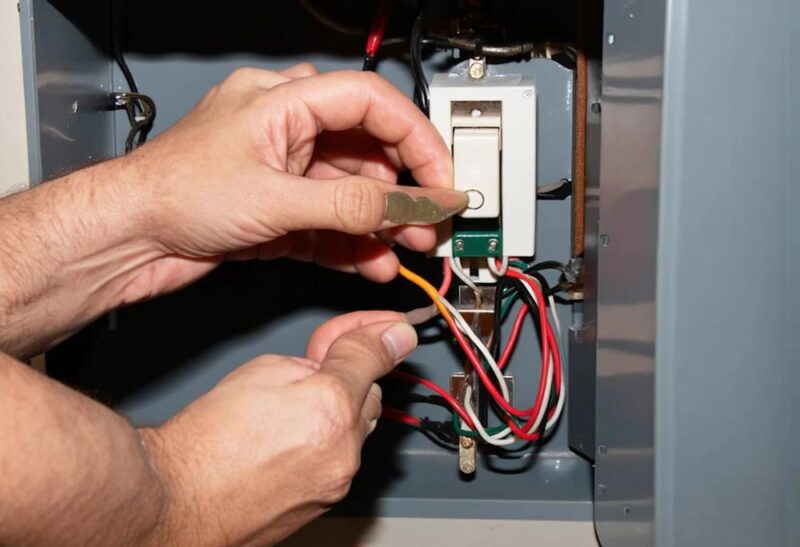

Praktyczny montaż krok po kroku

Chcesz sprawnie podłączyć włącznik światła do puszki? Trzymaj się tych kroków, a wszystko pójdzie gładko i bezpiecznie. Precyzja jest tutaj kluczowa.

Oto, jak to zrobić:

1. Przygotowanie: Upewnij się, że w obwodzie jest odłączone zasilanie – sprawdź to próbnikiem! Przygotuj wszystkie potrzebne narzędzia i materiały.
2. Przewody: Jeśli przewody są za długie lub mają uszkodzoną izolację, przytnij je i przygotuj. Delikatnie usuń około 1 cm izolacji z końcówek przewodów, używając nożyka do tapet lub obcinaka do kabli. Uważaj, żeby nie uszkodzić żył.
3. Podłączanie: Zgodnie ze schematem, umieść odpowiednie przewody w zaciskach włącznika – zazwyczaj jest to przewód fazowy zasilający i ten do lampy. Upewnij się, że są dobrze osadzone i dokręć je śrubokrętem. Mocno, ale bez przesady.
4. Montaż: Ostrożnie umieść podłączony włącznik w puszce podtynkowej lub zamocuj puszkę natynkową. Następnie, używając wkrętaka, przykręć włącznik do mechanizmu mocującego w puszce. Powinien siedzieć stabilnie.
5. Wykończenie: Nałóż ramkę osłonową, a potem klawisz włącznika. Powinny wskoczyć na swoje miejsce z lekkim kliknięciem.
6. Test: Włącz zasilanie w głównym obwodzie i przetestuj włącznik. Sprawdź, czy światło zapala się i gaśnie jak trzeba. Obserwuj, czy nie ma żadnych niepokojących objawów.

Pamiętaj, że dokładność na każdym etapie to gwarancja bezpiecznej i długiej pracy włącznika. Jeśli masz jakiekolwiek wątpliwości, lepiej poprosić o pomoc wykwalifikowanego elektryka.

Najczęstsze błędy podczas podłączania włącznika i jak ich unikać

Podczas montażu włącznika można się potknąć o kilka rzeczy. Czasem prowadzi to do nieprawidłowego działania, a czasem – co gorsza – do zagrożenia bezpieczeństwa. Znając te pułapki, łatwiej ich uniknąć.

Oto lista najczęstszych wpadek:

• Pomylenie przewodów: Podłączenie neutralnego tam, gdzie powinien być fazowy, lub odwrotnie. Może się to skończyć zwarciem.
• Praca pod napięciem: Największy błąd! Zawsze odłączaj prąd przed pracą.
• Luźne połączenia: Słabo dokręcone przewody to iskry, przegrzewanie i ryzyko pożaru.
• Zła identyfikacja fazy: Nie wiedzieć, który przewód jest fazowy, to prosta droga do pomyłki.
• Ignorowanie przewodu ochronnego (PE): W nowych instalacjach to bardzo ważne dla bezpieczeństwa.
• Olewanie instrukcji producenta: Każdy włącznik może mieć swoje specyficzne wymagania.
• Przeciążenie obwodu: Podłączenie zbyt wielu urządzeń do jednego obwodu może go uszkodzić.
• Niewygodne umiejscowienie włącznika: Montaż tam, gdzie trudno go dosięgnąć.

Jak uniknąć tych błędów?

• Zawsze odłączaj zasilanie: To się nie nudzi, po prostu trzeba to robić. Wyłącz bezpiecznik i sprawdź próbnikiem.
• Oznaczaj przewody: Markerem lub taśmą, żeby się nie pogubić.
• Dokładnie zaciskaj połączenia: Mocno, ale z wyczuciem.
• Podłączaj PE: W nowych instalacjach to podstawa bezpieczeństwa.
• Czytaj instrukcję: To Twój najlepszy przewodnik.
• Testuj: Po wszystkim sprawdź, czy wszystko działa.
• Planuj ergonomicznie: Zastanów się, gdzie włącznik będzie najwygodniejszy.

Pamiętaj, że jeśli czujesz się niepewnie albo instalacja jest skomplikowana, najlepiej zlecić to wykwalifikowanemu elektrykowi. Bezpieczeństwo jest najważniejsze.

Przepisy i normy – co musisz wiedzieć?

Montując włącznik, warto pamiętać o obowiązujących przepisach i normach. To one gwarantują, że wszystko będzie działać bezpiecznie. W Polsce kluczowa jest norma PN-HD 60364.

Co jest ważne:

• Norma PN-HD 60364: Ten obszerny dokument to podstawa dla instalacji elektrycznych niskiego napięcia. Określa wymagania dotyczące ochrony przeciwporażeniowej i prawidłowego montażu. Zgodnie z nią, w obwodach oświetleniowych powinny być stosowane wyłączniki różnicowoprądowe (RCD).
• Wyłączniki różnicowoprądowe (RCD): Są obowiązkowe w instalacjach, także tych oświetleniowych. Ich zadaniem jest szybkie odcięcie prądu w razie wykrycia nieprawidłowości, co chroni przed porażeniem.
• Rozporządzenie Ministra Infrastruktury: Precyzuje wymogi dotyczące urządzeń ochronnych w budynkach.
• Prawo Budowlane i Prawo Energetyczne: Ogólne ramy prawne dotyczące bezpieczeństwa instalacji.

Co jeszcze warto wiedzieć:

• Klasa szczelności IP44: Jeśli montujesz włącznik w łazience, potrzebujesz modelu o odpowiedniej klasie szczelności, np. IP44, który chroni przed wilgoci i ciałami stałymi.
• Kwalifikacje instalatora: Prace elektryczne, zwłaszcza te bardziej skomplikowane, powinny być wykonywane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami.

Przestrzeganie tych zasad to nie tylko bezpieczeństwo, ale też spokój ducha i uniknięcie problemów w przyszłości.

Kluczowe kroki do prawidłowego podłączenia włącznika

Podsumujmy najważniejsze rzeczy, o których trzeba pamiętać, podłączając włącznik światła. Samodzielne wykonanie tej czynności jest wykonalne, jeśli podejdziesz do tego z głową.

Najważniejsze kroki:

• Bezpieczeństwo to priorytet: Zawsze odłączaj zasilanie i sprawdzaj brak napięcia próbnikiem.
• Odpowiednie narzędzia: Miej pod ręką próbnik, wkrętaki izolowane i obcinak do kabli.
• Zrozumienie schematu: Dokładnie zapoznaj się ze schematem swojego włącznika.
• Precyzja: Starannie łącz przewody i stabilnie zamocuj włącznik.

Dzięki temu Twoje oświetlenie będzie działać bez zarzutu, a Ty będziesz mieć pewność, że wszystko jest zrobione jak należy.

Jeśli jednak masz jakiekolwiek wątpliwości, brakuje Ci pewności siebie albo instalacja jest bardziej skomplikowana – nie ryzykuj. Zleć to wykwalifikowanemu elektrykowi. Twoje bezpieczeństwo jest najważniejsze.

FAQ – Najczęściej zadawane pytania

Czy mogę podłączyć włącznik światła bez wyłączania zasilania?

Absolutnie nie! To skrajnie niebezpieczne. Zawsze wyłącz zasilanie w obwodzie i potwierdź brak napięcia próbnikiem.

Czym różni się włącznik schodowy od krzyżowego?

Włącznik schodowy pozwala sterować światłem z dwóch miejsc. Włącznik krzyżowy jest dodatkiem – montuje się go między dwoma schodowymi, umożliwiając sterowanie z trzech lub więcej punktów.

Czy przewód neutralny (N) musi być podłączony do włącznika światła?

W większości domowych instalacji jednofazowych – nie. Przewód neutralny (N) jest łączony w puszce za pomocą złączek, a sam włącznik jedynie przerywa obwód fazowy.

Jakie narzędzia są absolutnie niezbędne do montażu włącznika światła?

Koniecznie potrzebny jest próbnik napięcia lub miernik. Do tego odpowiednie wkrętaki i obcinak do kabli.

Co jeśli nie jestem pewien, jak podłączyć włącznik?

W takim przypadku najlepszym i najbezpieczniejszym rozwiązaniem jest skorzystanie z usług wykwalifikowanego elektryka. Praca z prądem wymaga wiedzy i doświadczenia.
