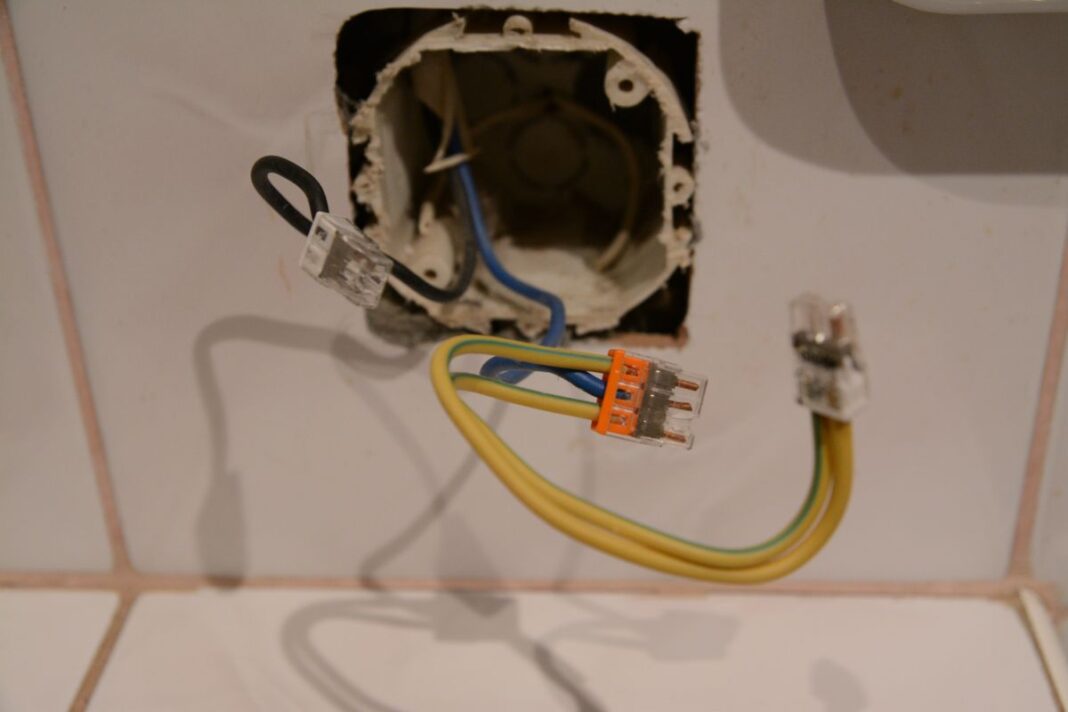

Dbanie o bezpieczeństwo elektryczne w domu to podstawa, a prawidłowe podłączenie gniazdka z uziemieniem to jeden z kluczowych elementów ochrony przed porażeniem prądem. Wyobraź sobie uziemienie jako system bezpieczeństwa, który w razie jakiejś awarii w urządzeniu czy instalacji, odprowadza niechciane prądy prosto do ziemi. W tym obszernym poradniku przeprowadzimy Cię przez cały proces montażu – od tego, jakie narzędzia będą Ci potrzebne, przez zasady bezpieczeństwa, aż po sprawdzenie, czy wszystko jest zrobione jak należy. Chcemy, żebyś mógł to zrobić samodzielnie, ale przede wszystkim – bezpiecznie i zgodnie z przepisami. Wyjaśnimy Ci, jak rozpoznać przewody, jak je poprawnie podłączyć do zacisków i dlaczego przewód ochronny uziemiający (PE) jest tak ważny.
Dlaczego uziemienie w gnieździe to taka ważna sprawa? (Różnice między gniazdem z uziemieniem a bez)
Uziemienie w gniazdku elektrycznym to fundamentalny element zapewniający bezpieczeństwo Tobie i Twoim urządzeniom. Jego główna rola to odprowadzenie nadmiaru prądu – na przykład gdy coś pójdzie nie tak z izolacją – prosto do ziemi. Dzięki temu nie dochodzi do niebezpiecznego gromadzenia się ładunku elektrycznego na obudowie podłączonego sprzętu, co mogłoby skończyć się porażeniem prądem.
Porównując gniazdko z uziemieniem i to bez uziemienia, od razu widać spore różnice w kwestii bezpieczeństwa. Gniazdka z bolcami uziemiającymi lub stykami bocznymi są połączone z przewodem ochronnym (uziemiającym) całej instalacji elektrycznej. To standard dla urządzeń klasy I, czyli takich z metalową obudową, które potrzebują dodatkowej ochrony. Z kolei gniazdka bez uziemienia służą głównie urządzeniom klasy II, które mają podwójną izolację i żadnych części przewodzących dostępnych dla użytkownika.
Podłączenie urządzenia klasy I do gniazdka bez uziemienia to naprawdę spore ryzyko. Jeśli coś się zepsuje, napięcie może pojawić się na metalowej obudowie i stanowić śmiertelne zagrożenie dla osoby, która jej dotknie. Nowoczesne instalacje elektryczne, zgodnie z normami, muszą mieć gniazdka z uziemieniem niemal wszędzie, co tylko potwierdza, jak ważne jest to dla bezpieczeństwa elektrycznego w naszych domach i miejscach pracy.
Niezbędne narzędzia do bezpiecznego podłączenia gniazdka
Żeby bezpiecznie i dobrze podłączyć gniazdko z uziemieniem, musisz mieć odpowiednie narzędzia do montażu gniazdka. Dobrze mieć je pod ręką i wiedzieć, jak ich używać, bo od tego zależy, czy praca pójdzie gładko i bezpiecznie. Bez nich może być ciężko, a nawet niebezpiecznie.
Oto, czego będziesz potrzebować:
- Śrubokręt krzyżakowy: Przyda się do odkręcania i przykręcania śrub, które trzymają obudowę gniazdka i przewody w zaciskach. Ważne, żeby mieć śrubokręty o różnych rozmiarach końcówek, pasujące do śrub.
- Próbnik napięcia lub multimetr: To absolutnie kluczowe narzędzia. Pozwolą Ci sprawdzić, czy w obwodzie na pewno nie ma napięcia, zanim zaczniesz pracę, a potem – czy połączenia są wykonane poprawnie. Próbnik szybko pokaże, czy płynie prąd, a multimetr pozwoli na dokładniejsze pomiary.
- Nożyce do kabli lub obcinaczki: Umożliwią Ci precyzyjne obcięcie przewodów i zdjęcie izolacji z ich końcówek. Dobre przygotowanie przewodów to podstawa pewnego połączenia w zaciskach.
- Wkrętarka (opcjonalnie, ale polecam): Znacznie ułatwi i przyspieszy wkręcanie gniazdka w puszkę, zwłaszcza gdy tradycyjne śrubokręty są niewygodne lub wymagają dużo siły.
- Miernik uziemienia (opcjonalnie, ale bardzo pomocne): Pozwala dokładnie sprawdzić, czy połączenie uziemiające jest ciągłe i dobrej jakości w całej instalacji. Szczególnie przydatne przy odbieraniu instalacji lub w starszych budynkach.
Pamiętaj, że nawet najlepsze narzędzia nie zastąpią wiedzy i ostrożności. Zawsze używaj ich zgodnie z przeznaczeniem i dbaj o bezpieczeństwo.
Podstawowe zasady podłączania gniazdka z uziemieniem – bezpieczeństwo przede wszystkim!
Chcąc bezpiecznie podłączyć gniazdko z uziemieniem, musisz pamiętać o kilku podstawowych zasadach, które minimalizują ryzyko porażenia prądem i zapewniają prawidłowe działanie całej instalacji. Ignorowanie któregokolwiek z tych punktów może mieć poważne konsekwencje. Najważniejsze: nigdy nie pracuj pod napięciem i zawsze sprawdzaj wszystko dwa razy.
Oto kluczowe zasady, których musisz przestrzegać:
- Wyłącz zasilanie: To pierwszy i absolutnie najważniejszy krok. Musisz wyłączyć zasilanie w obwodzie, w którym będziesz pracować. Najlepiej zrobić to, wyłączając odpowiedni bezpiecznik w skrzynce rozdzielczej. Jeśli nie jesteś pewien, możesz też wyłączyć główny wyłącznik prądu w całym budynku.
- Sprawdź, czy nie ma napięcia: Po wyłączeniu zasilania koniecznie sprawdź próbnikiem napięcia lub multimetrem, czy w przewodach, z którymi będziesz pracować, faktycznie nie ma prądu. Dotyczy to wszystkich przewodów, które podłączysz do gniazdka.
- Zidentyfikuj przewody: W instalacjach elektrycznych obowiązuje kod kolorystyczny dla przewodów. Pamiętaj o tych oznaczeniach:
- Przewód fazowy (L): Zazwyczaj brązowy lub czarny.
- Przewód neutralny (N): Zawsze niebieski.
- Przewód ochronny uziemiający (PE): Zawsze żółto-zielony.
- Przygotuj przewody: Z końcówek przewodów zdejmij izolację na długości około 1 centymetra. Rób to ostrożnie, żeby nie uszkodzić żył.
- Podłącz przewody do zacisków: Każdy przewód musi trafić do odpowiedniego zacisku w gniazdku: fazowy (L) do zacisku oznaczonego „L”, neutralny (N) do „N”, a ochronny uziemiający (PE) do zacisku oznaczonego symbolem uziemienia (trzy poziome kreski lub kwadrat z kółkiem).
- Dokręć mocno i stabilnie: Przewody muszą być pewnie i mocno przykręcone w zaciskach. Słabe połączenie może powodować iskrzenie, przegrzewanie, a nawet pożar.
Pamiętaj, że wszystkie prace przy instalacjach elektrycznych wymagają najwyższej staranności.
Krok po kroku: Jak podłączyć gniazdko z uziemieniem?
Samodzielne podłączenie gniazdka z uziemieniem to proces, który wymaga precyzji i stosowania się do zasad bezpieczeństwa. Oto szczegółowy opis montażu, który pomoże Ci wykonać tę czynność poprawnie. Upewnij się, że masz wszystkie potrzebne narzędzia i akcesoria, zanim zaczniesz.
Krok 1: Bezpieczeństwo przede wszystkim – wyłącz zasilanie i sprawdź, czy nie ma napięcia.
Zanim dotkniesz jakichkolwiek przewodów, upewnij się, że obwód, w którym pracujesz, jest całkowicie pozbawiony napięcia. Wyłącz odpowiedni bezpiecznik w rozdzielni. Następnie użyj próbnika napięcia lub multimetru, aby potwierdzić, że na przewodach, z którymi będziesz pracować, faktycznie nie ma prądu. To najważniejszy etap, który zapobiega porażeniu.
Krok 2: Zidentyfikuj i przygotuj przewody.
Gdy już masz pewność, że nie ma napięcia, przygotuj przewody do podłączenia. Rozpoznaj przewód fazowy (L – brązowy/czarny), neutralny (N – niebieski) i ochronny uziemiający (PE – żółto-zielony). Następnie ostrożnie zdejmij około 1 cm izolacji z końcówki każdego przewodu, odsłaniając miedziany rdzeń.
Krok 3: Podłączanie przewodów do zacisków gniazdka.
To kluczowy moment instalacji. Musisz podłączyć każdy przewód do odpowiedniego zacisku w nowym gnieździe.
• Przewód fazowy (L) podłącz do zacisku oznaczonego literą „L”.
• Przewód neutralny (N) podłącz do zacisku oznaczonego literą „N”.
• Przewód ochronny uziemiający (PE) podłącz do zacisku oznaczonego symbolem uziemienia (często są to trzy poziome linie lub schematyczny symbol uziemienia).
Krok 4: Mocne i stabilne przykręcenie przewodów.
Po umieszczeniu przewodów w odpowiednich zaciskach, dokręć śruby mocujące je. Dokręcaj z wyczuciem, ale pewnie, aby zapewnić dobry kontakt elektryczny. Luźne połączenie jest niebezpieczne – może prowadzić do iskrzenia, przegrzewania, a w konsekwencji do pożaru.
Krok 5: Stabilne zamocowanie gniazdka w puszce podtynkowej.
Wsuń przygotowane gniazdko do puszki podtynkowej w ścianie. Upewnij się, że leży ono równo. Następnie przykręć gniazdko do ramki montażowej za pomocą śrub, które zazwyczaj są dołączone do gniazdka. Na koniec załóż ramkę ozdobną i klosz.
Po wykonaniu tych kroków, ponownie włącz zasilanie i przeprowadź testy, żeby sprawdzić, czy uziemienie działa poprawnie.
Sprawdzenie poprawności podłączenia gniazdka z uziemieniem
Kiedy już skończysz montaż, najważniejsze jest upewnienie się, że gniazdko z uziemieniem zostało podłączone poprawnie i działa bezpiecznie. Brak lub nieprawidłowe uziemienie to poważne ryzyko, dlatego trzeba dokładnie zweryfikować jego obecność i ciągłość. Istnieje kilka sposobów, żeby to sprawdzić.
Oto jak możesz to zrobić:
- Kontrola wzrokowa: Po zdjęciu osłonki gniazdka, sprawdź, czy przewód żółto-zielony (PE) jest prawidłowo podłączony do zacisku oznaczonego symbolem uziemienia. Upewnij się też, że wszystkie przewody są mocno przykręcone i że gniazdko jest stabilnie zamocowane w ścianie.
- Użycie testera gniazdek: To najprostszy i najszybszy sposób weryfikacji. Tester podłączony do gniazdka wyświetli za pomocą diod LED informację o poprawności podłączenia fazy, przewodu neutralnego i przede wszystkim – uziemienia. Różne układy diod wskażą na prawidłowe połączenie lub ewentualne błędy.
- Pomiar multimetrem:
- Sprawdzenie ciągłości uziemienia: Ustaw multimetr na pomiar niskiej rezystancji (omomierz). Jedną sondę przykładamy do bolca uziemiającego gniazdka, a drugą do przewodu ochronnego wychodzącego z instalacji lub do metalowej obudowy urządzenia, które powinno być uziemione. Rezystancja powinna być bardzo niska, bliska zeru, co świadczy o dobrym połączeniu.
- Pomiar napięcia między fazą a uziemieniem: Ustaw multimetr na pomiar napięcia przemiennego (AC). Jedną sondę przykładamy do bolca uziemiającego, a drugą do zacisku fazowego (L) w gnieździe. Powinieneś zobaczyć napięcie zbliżone do 230V. To potwierdzenie, że uziemienie jest aktywne i połączone z siecią zasilającą.
- Prosty test próbnikiem napięcia: Jeśli masz wątpliwości co do działania multimetru, możesz użyć próbnika napięcia. Dotknij nim bolca uziemiającego, a następnie bolca fazowego. Jeśli lampka w próbniki się zaświeci, oznacza to, że napięcie jest obecne, a uziemienie zostało prawidłowo podłączone.
Pamiętaj, że jeśli którykolwiek z powyższych testów wykryje nieprawidłowości, nie używaj tego gniazdka. W takiej sytuacji najlepiej skontaktować się z wykwalifikowanym elektrykiem.
Potencjalne zagrożenia i najczęstsze błędy przy podłączaniu gniazdka
Podczas podłączania gniazdka z uziemieniem czyha na nas sporo potencjalnych zagrożeń i typowych błędów, które mogą wpłynąć na bezpieczeństwo całej instalacji i jej użytkowników. Świadomość tych ryzyk pozwoli Ci uniknąć niebezpiecznych sytuacji i dobrze wykonać pracę. Zrozumienie, co może pójść nie tak, jest równie ważne, jak wiedza o tym, jak zrobić to dobrze.
Zagrożenia:
- Porażenie prądem: To najpoważniejsze ryzyko. Może wystąpić, jeśli prace wykonujesz przy włączonym zasilaniu lub gdy obwód nie został prawidłowo zabezpieczony. Dotknięcie przewodów pod napięciem może być śmiertelne.
- Pożar: Niewłaściwe połączenia, luźne zaciski lub przegrzane przewody mogą spowodować zwarcie i pożar instalacji elektrycznej.
- Uszkodzenie sprzętu elektrycznego: Brak lub nieprawidłowe uziemienie może doprowadzić do przepięć lub niekontrolowanych prądów, które uszkadzają podłączone urządzenia.
- Ryzyko porażenia przy awarii urządzenia: Gdy urządzenie z metalową obudową ulegnie awarii, brak uziemienia spowoduje, że obudowa znajdzie się pod napięciem, stwarzając zagrożenie dla Ciebie.
Najczęstsze błędy:
- Brak wyłączenia zasilania: Praca przy włączonym napięciu to najpoważniejszy błąd, prowadzący do porażenia prądem.
- Niewłaściwe podłączenie przewodów: Pomylenie przewodów fazowego i neutralnego, albo całkowite pominięcie podłączenia przewodu uziemiającego (żółto-zielonego) do zacisku PE.
- Podłączanie do instalacji bez uziemienia: Próba podłączenia gniazdka z uziemieniem do instalacji, która go nie posiada, jest nie tylko bezcelowa, ale może być myląca i niebezpieczna.
- Użycie uszkodzonych materiałów: Stosowanie zużytych lub uszkodzonych przewodów, gniazdek czy narzędzi zwiększa ryzyko awarii i wypadku.
- Błędy w dokręcaniu przewodów: Zbyt słabe lub zbyt mocne dokręcenie śrub w zaciskach może skutkować słabym kontaktem, iskrzeniem lub uszkodzeniem przewodu.
- Brak weryfikacji: Nieprzeprowadzenie testów sprawdzających poprawność połączenia uziemienia po montażu.
Kiedy lepiej skonsultować się z elektrykiem?
Jeśli masz jakiekolwiek wątpliwości co do własnych umiejętności, stanu instalacji elektrycznej w domu, albo jeśli widzisz coś niepokojącego, zawsze skontaktuj się z wykwalifikowanym elektrykiem. Dotyczy to zwłaszcza starszych instalacji, gdzie mogą kryć się niestandardowe rozwiązania lub ukryte problemy. Bezpieczeństwo jest najważniejsze, a profesjonalista zagwarantuje wykonanie usługi zgodnie z obowiązującymi normami i zasadami.
Normatywne wymagania dotyczące uziemienia w Polsce
W Polsce wszystkie instalacje elektryczne muszą spełniać określone normy bezpieczeństwa, a kluczowym elementem tych norm jest obowiązkowe stosowanie uziemienia dla gniazdek elektrycznych. Celem tych przepisów jest zapewnienie maksymalnego poziomu bezpieczeństwa użytkownikom, chroniąc ich przed porażeniem prądem i minimalizując ryzyko pożaru. Praktycznie wszystkie nowe lub modernizowane instalacje elektryczne w domach muszą być wyposażone w gniazdka z uziemieniem.
Obowiązujące przepisy i normy, takie jak PN-HD 60364-4-41, jasno określają wymagania dotyczące ochrony przeciwporażeniowej. Norma ta wskazuje, że w większości pomieszczeń, a zwłaszcza tam, gdzie istnieje zwiększone ryzyko (np. kuchnie, łazienki), instalacja gniazd z uziemieniem jest obowiązkowa. W praktyce oznacza to, że nowe budownictwo oraz instalacje modernizowane muszą mieć gniazda typu E (posiadające bolec ochronny) na każdym punkcie poboru energii elektrycznej.
Zgodnie z przepisami, uziemienie musi być wykonane w sposób zapewniający odpowiednią rezystancję, która jest kluczowa dla skutecznego działania zabezpieczeń. W starszych instalacjach, gdzie uziemienia nie przewidziano, jego wykonanie może wymagać prac modernizacyjnych. Warto podkreślić, że brak uziemienia lub jego nieprawidłowe wykonanie jest niezgodne z prawem i stanowi poważne zagrożenie.
Podsumowując, wymagania normatywne w Polsce jasno wskazują na konieczność stosowania gniazdek z uziemieniem w niemal wszystkich instalacjach domowych, co jest standardem zapewniającym wysoki poziom bezpieczeństwa.
Podsumowanie
Prawidłowe podłączenie gniazdka z uziemieniem to czynność, która wymaga precyzji, wiedzy i przede wszystkim przestrzegania zasad bezpieczeństwa. Kluczowe etapy obejmują wyłączenie zasilania, pewną identyfikację przewodów (fazowego, neutralnego i uziemiającego), ich poprawne podłączenie do dedykowanych zacisków w gnieździe, solidne przykręcenie przewodów oraz weryfikację całej instalacji. Poświęcenie uwagi tym szczegółom gwarantuje bezpieczne i niezawodne działanie gniazdka.
Bezpieczeństwo elektryczne w każdym domu jest priorytetem. Zrozumienie roli uziemienia i prawidłowe wykonanie instalacji znacząco zmniejsza ryzyko porażenia prądem, pożaru czy uszkodzenia sprzętu. Jeśli czujesz się pewnie i posiadasz odpowiednie narzędzia, ten poradnik powinien pomóc Ci wykonać to zadanie. Pamiętaj jednak, że w przypadku jakichkolwiek wątpliwości, braku doświadczenia lub gdy masz do czynienia ze starą instalacją, zawsze najbezpieczniejszym rozwiązaniem jest skorzystanie z usług wykwalifikowanego elektryka. Dbaj o bezpieczeństwo swoje i swojej rodziny.
Zachęcamy do dzielenia się swoimi doświadczeniami w komentarzach poniżej. Jeśli masz pytania dotyczące podłączania gniazdek lub bezpieczeństwa elektrycznego, zadaj je śmiało!
Najczęściej zadawane pytania
Jakie są główne różnice między gniazdkiem z uziemieniem a bez?
Główne różnice dotyczą obecności przewodu ochronnego (uziemienia) w gniazdku z uziemieniem, który odprowadza nadmiar prądu do ziemi, zapewniając znacznie wyższy poziom bezpieczeństwa w porównaniu do gniazdka bez uziemienia. Gniazdka z uziemieniem są przeznaczone dla urządzeń klasy I (np. pralki, lodówki), a te bez uziemienia dla urządzeń klasy II (np. lampki, ładowarki).
Czy mogę podłączyć gniazdko z uziemieniem do instalacji bez uziemienia?
Nie jest to zalecane. Gniazdko z uziemieniem wymaga obecności przewodu uziemiającego w instalacji elektrycznej. Podłączenie takiego gniazdka do instalacji bez uziemienia sprawi, że bolec uziemiający nie będzie funkcjonalny, co pozbawi użytkownika podstawowej ochrony.
Jakie są kolory przewodów elektrycznych w instalacji domowej?
W typowej instalacji elektrycznej w Polsce przewody mają następujące kolory: przewód fazowy (L) jest brązowy lub czarny, przewód neutralny (N) jest zawsze niebieski, a przewód ochronny uziemiający (PE) jest żółto-zielony.
Jak sprawdzić, czy w moim domu jest uziemienie?
Najprostszym sposobem jest użycie testera gniazdek, który po podłączeniu do kontaktu wskaże, czy uziemienie jest obecne i prawidłowo podłączone. Można również użyć multimetru do pomiaru ciągłości uziemienia lub napięcia między fazą a bolcem uziemiającym.
Czy mogę samodzielnie podłączyć gniazdko, czy powinienem zatrudnić elektryka?
Jeśli posiadasz odpowiednie narzędzia, wiedzę i czujesz się pewnie, możesz samodzielnie podłączyć gniazdko. Jednak w przypadku jakichkolwiek wątpliwości, braku doświadczenia lub gdy instalacja jest stara i niepewna, zawsze zaleca się zatrudnienie wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze.
Jakie narzędzia są absolutnie niezbędne do podłączenia gniazdka z uziemieniem?
Absolutnie niezbędne narzędzia to: śrubokręt krzyżakowy, próbnik napięcia lub multimetr oraz nożyce do kabli lub obcinaczki. Wkrętarka jest bardzo pomocna, ale nie jest bezwzględnie konieczna.
