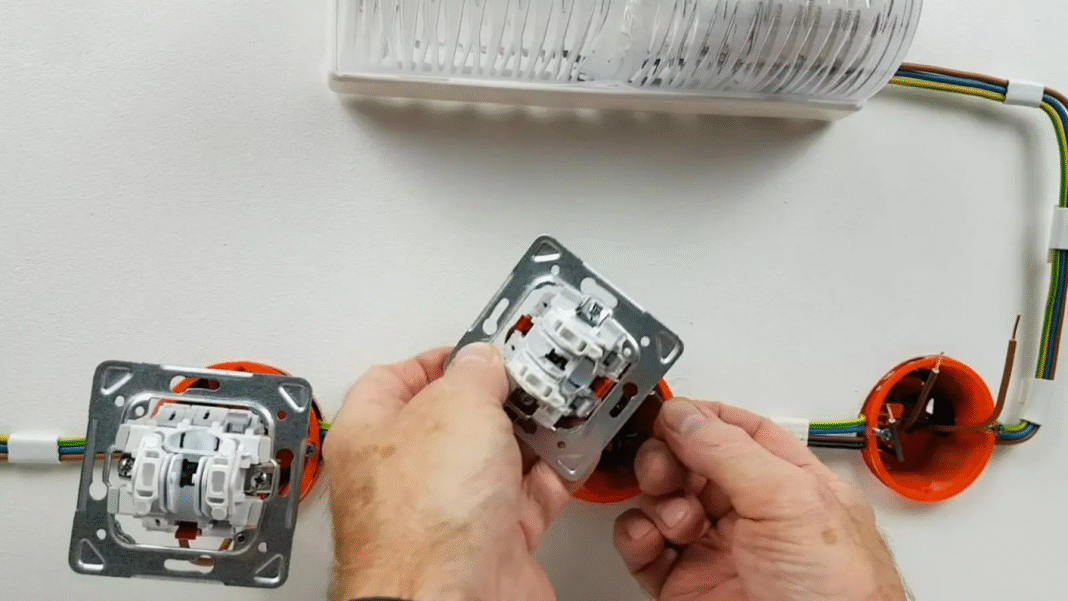

Jak podłączyć łącznik krzyżowy? Poradnik krok po kroku dla elektryków

Masz długi korytarz, duży dom, a może po prostu chcesz mieć większą kontrolę nad światłem w salonie? Często dwa punkty sterowania oświetleniem to za mało. Na szczęście jest proste rozwiązanie – łącznik krzyżowy. To małe urządzenie pozwala na dodanie kolejnych punktów sterowania, dzięki czemu możesz włączać i wyłączać światło z trzech, czterech, a nawet więcej miejsc. W tym artykule przeprowadzę Cię przez cały proces podłączania łącznika krzyżowego, wyjaśnię, jak działa i jak ustrzec się najczęstszych błędów. Pamiętaj, że łącznik krzyżowy nigdy nie działa sam – jest zawsze częścią układu, który zaczyna się i kończy dwoma łącznikami schodowymi. Przygotuj się na praktyczny poradnik, który sprawi, że sterowanie Twoim oświetleniem będzie naprawdę proste.

Czym jest łącznik krzyżowy i jak działa?

Łącznik krzyżowy, zwany też przełącznikiem krzyżowym, to element instalacji elektrycznej, który rozszerza możliwości sterowania oświetleniem z wielu miejsc. Ważne: nie działa samodzielnie, potrzebuje co najmniej dwóch łączników schodowych, między którymi jest zamontowany. Jego główna rola to przełączanie połączeń między dwoma przewodami korespondencyjnymi. W ten sposób zmienia stan obwodu oświetleniowego, pozwalając włączać lub wyłączać światło.

W porównaniu do łącznika schodowego, który pozwala sterować światłem z dwóch miejsc, system z łącznikiem krzyżowym daje kontrolę z trzech lub więcej punktów. Dzieje się tak dzięki specyficznej budowie – łącznik krzyżowy ma zazwyczaj cztery zaciski (dwa wejściowe i dwa wyjściowe), które „krzyżują” połączenia przewodów korespondencyjnych.

Kiedy warto zastosować łącznik krzyżowy? Najczęściej wybieramy go do długich korytarzy, na klatkach schodowych obejmujących kilka pięter, w dużych pokojach z wieloma wejściami lub po prostu wszędzie tam, gdzie wygoda sterowania światłem z różnych miejsc jest priorytetem. Pozwala to znacząco podnieść komfort korzystania z instalacji elektrycznej.

Niezbędne narzędzia i materiały do podłączenia

Aby poprawnie i bezpiecznie zamontować łącznik krzyżowy, potrzebujesz odpowiednich narzędzi i materiałów. Upewnij się, że masz wszystko, czego potrzebujesz, zanim zaczniesz pracę, by uniknąć przerw i zapewnić płynność montażu.

Oto lista niezbędnych narzędzi:

• Śrubokręt: Zazwyczaj przyda się krzyżakowy (typu Phillips) do montażu łączników i śrub.
• Szczypce do ściągania izolacji: Niezbędne do odsłonięcia końcówek przewodów elektrycznych, co umożliwia ich prawidłowe podłączenie do zacisków.
• Miernik napięcia: Absolutnie kluczowy dla bezpieczeństwa. Pozwala upewnić się, że obwód elektryczny jest całkowicie pozbawiony napięcia przed rozpoczęciem pracy.
• Obcinaczki boczne: Przydatne do przycinania przewodów na odpowiednią długość.
• Taśma izolacyjna: Do zabezpieczania połączeń, jeśli nie używasz złączek elektrycznych.
• Złączki elektryczne (np. WAGO): Opcjonalne, ale bardzo ułatwiają i zabezpieczają łączenie przewodów w puszkach instalacyjnych.

Potrzebne materiały to z kolei:

• Łącznik krzyżowy: Główny element systemu.
• Dwa łączniki schodowe: Bez nich łącznik krzyżowy nie zadziała. Montuje się je na początku i na końcu obwodu.
• Przewody elektryczne: Potrzebujesz przewodu fazowego (L, zazwyczaj brązowy lub czarny), przewodu neutralnego (N, niebieski), przewodu ochronnego (PE, żółto-zielony) oraz odpowiedniej liczby przewodów korespondencyjnych do połączenia wszystkich łączników.
• Puszki instalacyjne: Do osadzenia łączników w ścianie i schowania połączeń.

Dostępność wszystkich tych elementów zapewni Ci komfort i bezpieczeństwo podczas wykonywania instalacji, gwarantując jej prawidłowe działanie.

Podłączenie łącznika krzyżowego krok po kroku

Podłączenie łącznika krzyżowego wymaga precyzji i ścisłego przestrzegania zasad bezpieczeństwa. Proces ten możesz przeprowadzić samodzielnie, jeśli masz odpowiednią wiedzę i narzędzia. Pamiętaj, że najważniejszym etapem jest wyłączenie zasilania w obwodzie, nad którym pracujesz.

Oto szczegółowy przewodnik podłączania łącznika krzyżowego krok po kroku:

1. Wyłącz zasilanie: Zanim zaczniesz jakiekolwiek prace elektryczne, udaj się do skrzynki z bezpiecznikami i wyłącz obwód, w którym będziesz pracować. Aby upewnić się, że napięcie zostało odłączone, użyj miernika napięcia i sprawdź przewody. To absolutnie kluczowy krok, by uniknąć ryzyka porażenia prądem.
2. Zamontuj łączniki schodowe: Jeśli jeszcze ich nie ma, zamontuj dwa łączniki schodowe. Jeden powinien znaleźć się na początku obwodu, a drugi na jego końcu. Zazwyczaj pierwszy łącznik schodowy jest zasilany przewodem fazowym, a drugi prowadzi do oprawy oświetleniowej.
3. Zainstaluj łącznik krzyżowy: Łącznik krzyżowy montujemy pomiędzy dwoma łącznikami schodowymi, w puszce instalacyjnej. Jego umiejscowienie zależy od układu pomieszczenia i Twoich potrzeb.
4. Połącz przewody: To najbardziej złożony etap, wymagający precyzji. Postępuj zgodnie ze schematem i oznaczeniami na łącznikach:
   • Przewód fazowy (L, np. brązowy/czarny) podłącz do zacisku oznaczonego jako „L” lub strzałką na pierwszym łączniku schodowym.
   • Wyjścia korespondencyjne pierwszego łącznika schodowego (zazwyczaj oznaczone jako L1, L2) połącz przewodami korespondencyjnymi z wejściami pierwszego zestawu zacisków łącznika krzyżowego. Zaciski te mogą być oznaczone jako „1” i „2” lub strzałkami skierowanymi do środka.
   • Wyjścia drugiego zestawu zacisków łącznika krzyżowego (zazwyczaj oznaczone jako „3” i „4” lub strzałkami skierowanymi na zewnątrz) połącz przewodami korespondencyjnymi z wejściami korespondencyjnymi drugiego łącznika schodowego.
   • Wyjścia korespondencyjne drugiego łącznika schodowego (również oznaczone jako L1, L2) połącz z zaciskami prowadzącymi do lampy.
   • Przewody neutralny (N, niebieski) i ochronny (PE, żółto-zielony) podłącz bezpośrednio do lampy w puszce pod oprawą. Nie łączymy ich z żadnym z przełączników.
5. Zamontuj łączniki w puszkach: Po poprawnym połączeniu wszystkich przewodów, delikatnie umieść łączniki w puszkach instalacyjnych. Upewnij się, że wszystkie połączenia są dobrze dokręcone i izolowane, a przewody nie są przygniecione.
6. Włącz zasilanie i sprawdź: Po zakończeniu montażu wróć do skrzynki z bezpiecznikami i włącz zasilanie. Następnie dokładnie przetestuj działanie oświetlenia. Powinieneś móc włączyć i wyłączyć światło za pomocą każdego z zainstalowanych łączników – schodowego i krzyżowego.

Pamiętaj, aby przed rozpoczęciem pracy zawsze sprawdzić schemat podłączenia dostarczony przez producenta łączników, ponieważ oznaczenia zacisków mogą się nieznacznie różnić.

Najczęstsze błędy podczas podłączania i jak ich unikać

Nawet drobne błędy popełnione podczas podłączania łącznika krzyżowego mogą sprawić, że układ nie zadziała, będzie działał nieprawidłowo lub co gorsza – stanie się niebezpieczny. Poznanie najczęstszych pomyłek pozwoli Ci ich uniknąć i zapewnić prawidłowe działanie instalacji.

Oto najczęściej popełniane błędy:

• Zamiana przewodów korespondencyjnych: Podłączenie przewodów z różnych par do tych samych zacisków (wejściowych lub wyjściowych) uniemożliwi prawidłowe działanie przełącznika.
• Błędne podpięcie przewodu wspólnego: Podłączenie fazy do zacisku korespondencyjnego zamiast do zacisku wspólnego (L) w łączniku schodowym powoduje zakłócenia lub brak działania.
• Niezabezpieczone połączenia: Brak izolacji na połączeniach przewodów stwarza ryzyko zwarcia, uszkodzenia sprzętu i pożaru.
• Nieprawidłowe rozmieszczenie przewodów: Błędny układ połączeń między łącznikami sprawi, że przełączniki nie będą reagować na zmianę pozycji.
• Podłączanie obciążeń przekraczających parametry łącznika: Użycie przewodów o zbyt małej średnicy lub łącznika niedopasowanego do mocy lampy grozi przegrzaniem i awarią.
• Montaż łącznika na przewodzie neutralnym: Rozłączanie przewodu neutralnego zamiast fazy pozostawia oprawę oświetleniową pod napięciem, co jest bardzo niebezpieczne.
• Praca pod napięciem: Montaż lub demontaż przewodów bez wcześniejszego wyłączenia zasilania w obwodzie jest bezpośrednim zagrożeniem porażenia prądem.

Aby uniknąć tych błędów, postępuj według poniższych wskazówek:

• Dokładnie czytaj instrukcje i schematy producenta: Każdy łącznik może mieć specyficzne oznaczenia zacisków.
• Oznaczaj przewody: Zanim odłączysz stare przewody, oznacz je, aby wiedzieć, który gdzie podłączyć.
• Sprawdzaj oznaczenia zacisków: Upewnij się, że podłączasz przewody do właściwych zacisków (np. wspólny, korespondencyjne).
• Zabezpieczaj wszystkie połączenia: Używaj taśmy izolacyjnej lub złączek elektrycznych.
• Używaj przewodów o odpowiedniej średnicy i parametrach: Dopasuj je do obciążenia.
• Zawsze odłączaj zasilanie: Użyj miernika napięcia, aby to potwierdzić.
• W razie wątpliwości, skonsultuj się z elektrykiem: Bezpieczeństwo jest najważniejsze.

Przestrzeganie tych zasad zapewni poprawne działanie instalacji i ochroni Cię przed niebezpiecznymi sytuacjami.

Bezpieczeństwo przede wszystkim: normy i zasady

Instalacje elektryczne, w tym montaż łączników krzyżowych, wymagają bezwzględnego przestrzegania norm bezpieczeństwa. Prawidłowe wykonanie tych prac jest kluczowe dla ochrony życia i zdrowia użytkowników oraz zapobiegania pożarom. Głównym dokumentem regulującym te kwestie w Polsce jest norma PN-HD 60364, która określa wymagania dla niskonapięciowych instalacji elektrycznych.

Zgodnie z tą normą i ogólnymi zasadami, podczas montażu należy zwrócić uwagę na następujące aspekty:

• Ochrona przed porażeniem prądem: Instalacja musi być wyposażona w odpowiednie zabezpieczenia, takie jak wyłączniki nadprądowe chroniące przed zwarciami i przeciążeniami, a także wyłączniki różnicowoprądowe (RCD), które chronią przed bezpośrednim porażeniem.
• Poprawne dobieranie i podłączanie przewodów: Należy stosować przewody o odpowiedniej średnicy i izolacji, dostosowane do obciążenia obwodu. Ważne jest też prawidłowe podłączenie przewodów zgodnie z ich funkcją (faza, neutralny, ochronny) i polaryzacją.
• Zachowanie odpowiednich połączeń i oznaczeń: Wszystkie połączenia elektryczne muszą być wykonane starannie, trwale i bezpiecznie. Oznaczenia przewodów i zacisków muszą być czytelne i zgodne z dokumentacją techniczną.
• Montaż w odpowiednich puszkach: Łączniki i inne elementy instalacyjne powinny być montowane w puszkach zgodnych z ich przeznaczeniem i wymaganiami dotyczącymi stopnia ochrony IP, szczególnie w miejscach narażonych na wilgoć lub pył.
• Dostępność i zabezpieczenie obwodów: Instalacja powinna umożliwiać łatwe i bezpieczne odłączenie zasilania, na przykład za pomocą łatwo dostępnych wyłączników.

Przestrzeganie tych zasad nie tylko gwarantuje zgodność z prawem, ale przede wszystkim zapewnia bezpieczeństwo wszystkim użytkownikom instalacji. W przypadku jakichkolwiek wątpliwości co do poprawności wykonania prac lub braku doświadczenia, zawsze zaleca się zatrudnienie wykwalifikowanego elektryka. Zaufanie profesjonaliście to inwestycja w bezpieczeństwo.

Podsumowanie: Narzędzia i Materiały

Łącznik krzyżowy to niezwykle użyteczne urządzenie, które znacząco zwiększa komfort użytkowania oświetlenia w domu czy biurze, umożliwiając sterowanie światłem z trzech lub więcej miejsc. Kluczowe dla poprawnego działania i bezpieczeństwa jest prawidłowe podłączenie łącznika krzyżowego krok po kroku, zgodnie ze schematem i z zachowaniem wszelkich zasad bezpieczeństwa elektrycznego. Pamiętaj o wyłączeniu zasilania przed rozpoczęciem pracy, dokładnym połączeniu przewodów zgodnie z oznaczeniami oraz o sprawdzeniu działania całej instalacji.

Poprawne zastosowanie łącznika krzyżowego wraz z łącznikami schodowymi pozwala stworzyć funkcjonalną i wygodną w obsłudze sieć sterowania oświetleniem, idealną do dużych przestrzeni. Jeśli napotkałeś trudności lub nie czujesz się pewnie podczas montażu, nie wahaj się skontaktować z wykwalifikowanym elektrykiem. Bezpieczeństwo zawsze powinno być priorytetem. Mam nadzieję, że ten przewodnik pomógł Ci zrozumieć proces instalacji.

Masz pytania lub wątpliwości? Skontaktuj się z wykwalifikowanym elektrykiem lub zostaw komentarz poniżej! Jeśli ten przewodnik pomógł Ci w montażu, podziel się nim z innymi!

FAQ

Pytanie 1: Czy mogę podłączyć łącznik krzyżowy samodzielnie?

Odpowiedź: Możesz, jeśli masz odpowiednie narzędzia, podstawową wiedzę o elektryce i ściśle przestrzegasz instrukcji oraz zasad bezpieczeństwa. W przypadku jakichkolwiek wątpliwości, zawsze lepiej skonsultować się z elektrykiem.

Pytanie 2: Jaki jest główny cel stosowania łącznika krzyżowego?

Odpowiedź: Głównym celem stosowania łącznika krzyżowego jest możliwość sterowania jednym punktem oświetleniowym z więcej niż dwóch miejsc. Jest on montowany pomiędzy dwoma łącznikami schodowymi, tworząc system umożliwiający kontrolę z wielu punktów.

Pytanie 3: Czym różni się łącznik krzyżowy od schodowego?

Odpowiedź: Łącznik schodowy pozwala na sterowanie światłem z dwóch miejsc, podczas gdy łącznik krzyżowy służy do rozszerzenia tego sterowania na trzy lub więcej punktów i zawsze wymaga obecności łączników schodowych po obu stronach. Łącznik schodowy działa samodzielnie, krzyżowy nie.

Pytanie 4: Czy mogę użyć dwóch łączników krzyżowych bez żadnych łączników schodowych?

Odpowiedź: Nie. Łącznik krzyżowy musi być zawsze zamontowany pomiędzy dwoma łącznikami schodowymi. Samodzielnie nie jest w stanie sterować oświetleniem.

Pytanie 5: Jakie przewody podłączam bezpośrednio do lampy, a jakie do łączników?

Odpowiedź: Do łączników (zarówno schodowych, jak i krzyżowych) podłączamy przewód fazowy (L) i przewody korespondencyjne. Bezpośrednio do lampy (w puszce pod lampą) podłączamy przewód neutralny (N) i ochronny (PE). Faza do lampy idzie z ostatniego łącznika w systemie.
